Téma: Lanove bagry

Autor

Zpráva


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

03. prosinec 2011 08:42:38

Ahoj Vladimír, niečo pre teba. Pre ostatných, aby mohli sledovať Tvoju peknú prácu:
http://www.papirovemodelarstvi.cz/forum/viewtopic.php?t=10420


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

03. prosinec 2011 09:00:38

Vladimír, na Tvojom vlákne Ťa odkazuje djpavel na príspevok z 29.10.2010 z www. bagry. cz, Osová vzdialenosť upevňovacích čapov výložníka a lanových kladiek pre zdvih lopaty by mala byť 6500mm. Stiahni a vytlač si tie obrázky a prepočítavaj...
Na Tvojom podvozku je ale aj výrazná odlišnosť od Ry-151. Tam, kde je napínacia náprava, je podvozok "prázdny", vy modelári vravíte "vzduch". Všimni si to na fotke, ktorú máš na začiatku svojho reportu, aj v mojom príspevku tu z 29.10.2010.

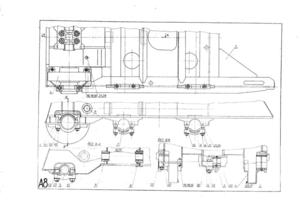

A prikladám Ti aj výkres z katalógu ND.


Vladimír Zadák

Členem od: 23.10.2007
Příspěvků: 49

03. prosinec 2011 13:09:48

Děkuji, chtěl jsem dát také odkaz, ale vidím, že máš přehled.
Podle obrázku nahoře vlastně celý stroj dělám, jen jsem se potřeboval chytit nějakého rozměru, abych si obrázek upravil do měřítka. Použil jsem údaj - celková výška rypadla 4m - to by měl být rozměr od země po vršek kola kladky na nástavbě. Pak už jsem jen v CADU obtahoval kola atd.
S tím ramenem ještě váhám - to origo mne odrazuje pro větší počet kol a kladek, myslel jsem na typ ramene, který má třeba ten elektrický RY 151 činný ještě v lomě, hezky focen v minulých příspěvcích. Modelářsky bych se spíše cítil na to rameno s dvěma "kluznicemi" s ozubením než na to jednoramenné. Uvítám názory.
Doteď mi není jasné, čím byla ta hnací náprava vůbec hnána - nějaký hydromotor či co? Ten vzduch je pravda, ale zase někde to bylo přikryté, jako třeba právě na tom elektrobagru bagru z toho lomu. To je pro mne nejdetailněji zdokumentovaný stroj a snažím se podle toho dělat. Možná že mi z toho vyjde prostě hybrid z různých verzí, ale pokud se vyráběl 2 roky jak se píše, udivuje mne ta různorodost ramen, násad, podvozků.


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

05. prosinec 2011 23:44:13

Ry-151, aj keď sa vyrábal na konci šesťdesiatych rokov, nepoháňal žiadny hydromotor! Ry-151 bola číro-číra mechanika! Ako som sa postupne dozvedal z rôznych zdrojov, boli iba veľmi malé rozdiely v usporiadaní "vnútorností" a rozmerov rýpadiel od
Škoda Mb2 cez Ry-1, Ry-100 až po Ry-151. Na jednotlivé typy sa dali montovať a navzájom teda vymieňať pracovné zariadenia aj zo starších na novšie a naopak. Dialo sa tak pri veľkých opravách a vznikali tak rôzne krížence. Napr. v Solvayovych lomoch majú Ry-1 s drapákom, ale motor má Tatra 928 - ako Ry-100.

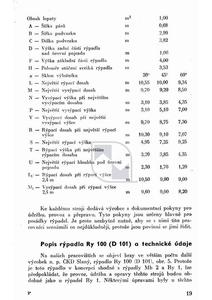

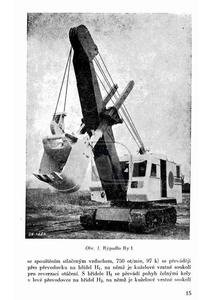

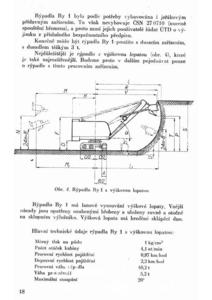

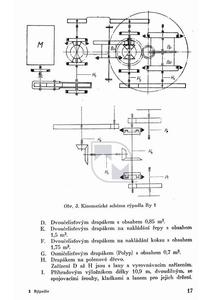

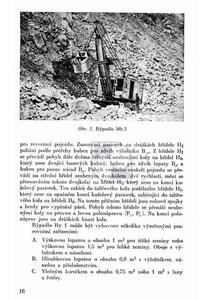

Na ukážkach sem postupne dám niekoľko strán z knihy od Z. Kluza - Rypadla Ry-1, Mb2, Ry-100,..., týkajúcich sa popisu Ry-1


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

05. prosinec 2011 23:54:02

Ry-1, Mb2, Ry-100...


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

05. prosinec 2011 23:54:49

Ry-1, Mb2, Ry-100...


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

05. prosinec 2011 23:55:31

Ry-1, Mb2, Ry-100...


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

05. prosinec 2011 23:56:36

Ry-1, Mb2, Ry-100...


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

05. prosinec 2011 23:57:02

Ry-1, Mb2, Ry-100...


Vladimír Zadák

Členem od: 23.10.2007
Příspěvků: 49

06. prosinec 2011 10:18:48

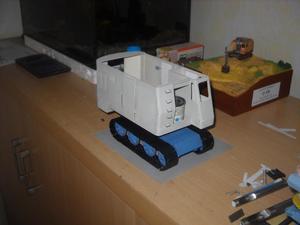

Paráda, díky, moc mi pomáháš. Toto jsou velmi cenné údaje. Dnes přiložím fotku postupu stavby, nechci tady z toho dělat modelářské fórum, ale občas malou fotečku vyvěsím.
Ozval se mi i pán ze Solvayových lomů, s nabídkou spolupráce při shánení podkladů. Již mi zaslal několik fotek interieru, za které mu děkuji. O bagry se zajímám asi od 10 let, ale ve skutečnosti jsem tento stroj ještě neviděl.
Nyní jsem ve fázi stavby ramene, jeho délka by měla být 6,5m. Dělám ovšem verzi se dvěma ozubenými kluznicemi rýpací části.


Vladimír Zadák

Členem od: 23.10.2007
Příspěvků: 49

09. prosinec 2011 07:36:05

Základní konstrukce výložníku. Doufám, že je to technicky správně. Vše klouže jak má.

Mám jen jeden dotaz - jelikož jsem bagr neviděl v činnosti - Je také pohyblivé hlavní (modré) rameno?Vím, že je taky na lanech, že asi jde s ramenem hýbat nahoru a dolu, ale při bagrování jsem viděl na videu E 303 a tomu pracovala jen výsuvná násada, hlavní rameno bylo nehybné.

Díky.


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

09. prosinec 2011 17:18:24

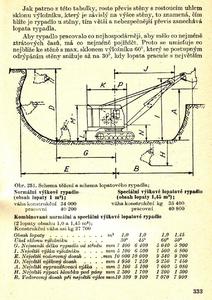

Ahoj, výložník (tak sa nazýva hlavné rameno) je v podstate pohyblivý, ale pri práci sa jeho poloha - sklon často nemení. S rôznym sklonom výložníka sa dosahujú rôzne dosahy lopaty. Pozri tabuľku z knihy Stavebné stroje z r. 1952


Ondřej Hájek

Členem od: 04.03.2007
Příspěvků: 1775

20. prosinec 2011 11:34:45

Tak knížka pana Bauera "Stroje na stavbách" je už na světě. Díky panu Tomáši Jandovi a Tiboru Mikulíkovi za informaci. Pan Mikulík rovnou připojil odkazy, kde si lze knihu koupit. Vypadá to na fakt nádherné dílo:

http://www.knihy-krameriova.cz/stroje-na-stavbach-tabulkova-priloha/

http://neoluxor.cz/popularne-nauc...-stavbach-tabulkova-priloha--138426/


Petr Švec

Petr Švec
Členem od: 01.03.2009
Příspěvků: 90

02. leden 2012 00:39:32

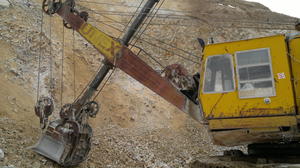

E 303


Petr Švec

Petr Švec
Členem od: 01.03.2009
Příspěvků: 90

02. leden 2012 00:42:12

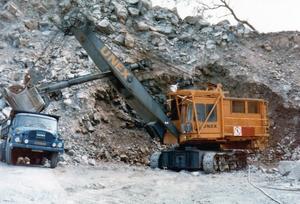

E 302


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

25. leden 2012 08:36:29

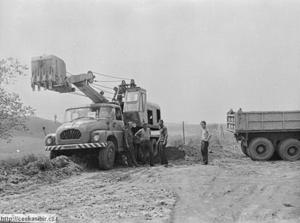

D 031
D 031

Zaujímavé fotografie sa nájdu na rôznych obecných stránkach, napr. obec Miličín. Takéto stránky nachádzam viacmenej náhodou pri googlovaní. Kto vie o nejakých ďalších, kde by boli zaznamenané rôzne "budovateľské" akcie a účasť lanových rýpadiel na nich, tak ho prosím, nech sem dá odkaz. Ďakujem.

Ďalšie fotky tu:
http://www.ceskasibir.cz/casas/lom-milicin.php


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

25. leden 2012 09:39:28

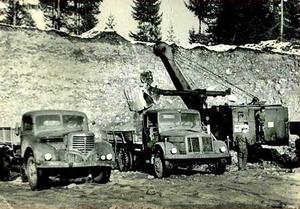

Škoda D 500
Škoda D 500


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

25. leden 2012 09:42:12

Ruský stroj E-257
Ruský stroj E-257

Pribylina


Josef Horák

Josef Horák
Členem od: 01.04.2010
Příspěvků: 1725

25. leden 2012 17:10:38

http://www.oilyhands.co.uk/Archive9.htm

Mám zde tento odkaz...vím,není to úplně "ono",ale jsou tam vidět i lana....


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

27. leden 2012 16:56:55

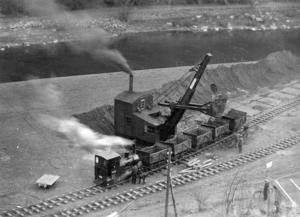

Rýpadlo Škoda
Rýpadlo Škoda

Zo stavby priehrady - Vranov nad Dyjí

Ďalšie foto v sekcii "Historie":
http://www.eon.cz/cs/about-corpor...trum-vranov/galerie-fotografii.shtml


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

13. únor 2012 17:08:24

Bokom nezostali ani maliari
Bokom nezostali ani maliari

Zaujímavé stroje sa "stretli" na stavbách Trate družby.

Škoda D-1 s elektropohonom (možné označenie aj E1?):
http://www.mdc.sk/katalog-predmet/1199/

Weserhütte W1600:
http://multimedia.ctk.cz/cs/foto/...alismu-trat-druzby-zeleznice-1497274

Škoda Menck Mb2:
http://multimedia.ctk.cz/cs/foto/...t-druzby-zeleznice-stavba-socialismu


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

02. březen 2012 18:28:45

Stroje na stavbách sú už na stole...


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

02. březen 2012 18:33:39

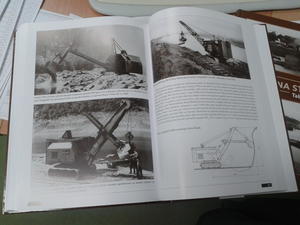

...je to vydarené dielo. Kúpil som v jednom dobrom obchode v Brne za výbornú cenu, hoci presahovala 1000 Kč. Cena za knihu je naozaj dobrá, keď si vezmeme. že sem-tam sa na Aukre predávajú nejaké fotografie za cenu od 50 Kč vyššie. Tu mám veľa pekných foto pohromade na kvalitnom papieri, a k tomu zaujímavé informácie.


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

02. březen 2012 18:35:38

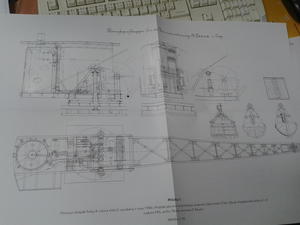

Výkresy ako vkladané prílohy.


Kristian Kraevski

UNEX
Členem od: 26.01.2010
Příspěvků: 46

04. březen 2012 13:52:46

E 303 Unex Balkan

Výroba, servis bagrů.


Ondřej Hájek

Členem od: 04.03.2007
Příspěvků: 1775

13. květen 2012 12:19:01

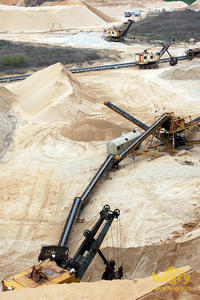

Pohled do lomu Bratčice z věžového jeřábu Liebherr 65 K, který byl vztyčen v rámci Liebherr RoadShow 2012


Ondřej Hájek

Členem od: 04.03.2007
Příspěvků: 1775

13. květen 2012 12:19:42

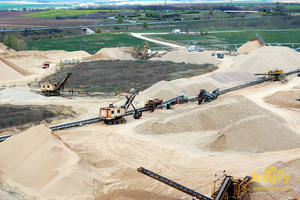

A ještě jeden pohled z jeřábu


Ondřej Hájek

Členem od: 04.03.2007
Příspěvků: 1775

13. květen 2012 12:28:01

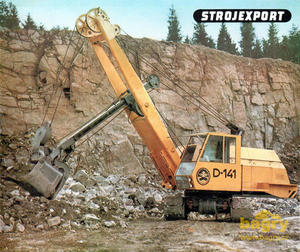

Foto pro pana Richarda Šotka - D 141 z prospektu Strojexportu


Luděk Hurych

Členem od: 30.05.2010
Příspěvků: 246

16. květen 2012 14:42:29

Pane Hájek,
máte nějakou aktuální informaci, jak pokračuje p. Kolomý v Mladějově s bagrem? Už stroj dokončil a zkouší ho, nebo snad už jenom vychytává poslední mouchy?


Ondřej Hájek

Členem od: 04.03.2007
Příspěvků: 1775

16. květen 2012 21:47:35

Až ho dokončí, to bude velká sláva, o které budou všichni vědět (tedy doufám). Co vím, baví se teď pan Kolomý renovacemi nakladačů HON.


David Němeček

Členem od: 20.10.2009
Příspěvků: 80

04. červen 2012 21:55:19

Pekna kolorovana fotka Skody E-25. Foto je z galerie Leo Helmschrotta, proto posilam pouze odkaz:

http://4.bp.blogspot.com/-hLdyoFe...rAWUTs/s1600/Skoda%2BE25.blog.1..jpg


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

06. červen 2012 12:26:29

Niečo zo severu...
Niečo zo severu...

Ahoj David, dlho si sa tu neukázal. (?).


http://www.veteranmaskiner.se/halvbandare_l47.htm


David Němeček

Členem od: 20.10.2009
Příspěvků: 80

06. červen 2012 21:34:07

Tibore zdravim!happy No hlavne jsem nemel moc co posilat. Porad se chystam do te Plzne ofotit nejaky stary materialy co jim tam lezi ale nevim jestli se k tomu skrz praci dostanu. Snad to vyjde. Taky mne jeste lezi v hlave napad vydat se do mostecke panve vyfotit (nebo i nahrat) posledni "zijici" E-sedmicku u nas, ale zatim na to taky nebyl cas. Hlavne se porad rozhoduju jestli to mam provest na cerno nebo se s nima nejak domluvit predem. Ta druha varianta by byla mozna rozumnejsi pac si nejsem vubec jistej ze ten stroj na te rozloze vubec nejak najdu. No casem se mne snad podari sem neco dat. Tibore, mimochodem nevis co je s tou knihou o lanacich co mela vyjit letos na jare, po knihkupectvich ani tady porad nic nevidim.


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

22. červen 2012 10:58:15

Ry-151 na predaj
Ry-151 na predaj

Kamarát z Prahy ma upozornil na "inzerát" na nemeckom fóre:
http://www.baumaschinenbilder.de/forum/thread.php?threadid=44079
Ponuka je stále aktuálna, ide o originál Ry-151 s motorom Škoda 6SB160. Foto stroja už bolo aj na tomto fóre.
Ďalej citujem z mailu:
"Vybaveni bud' skrabakovy korecek nebo drapak se zubama.
Stroj je funkcni a nachazi se v piskovne u Erdingu u Mnichova v Německu.
V roce 2008 majitel za nej chtel 10 000,- EUR, ale pry nemusi byt vse v penezich. Take ma uzkokolejku 600mm, takze ho jiste potesi masinka, vagon... happy)
Je hezky, ze se tu sesla spousta fandu do lanovejch bagru, ale taky je potreba tyto stroje zachranit pro pristi generace, tudiz by bylo dobry, aby se nasel nekdo kdo by si ho koupil a odvezl zpatky do CR. Klidne na firmu a odepsat z dani."

Kontakt na majiteľa mám.

Na území bývalej ČSR viem o PÁSOVOM lanáku iba z Mladejova ( D500 ), Solvayovy lomy (Ry-1) a Podkrušnohorské muzeum (Ry-1 - bez motora). Na Slovensku by mala byť jedna funkčná D-141 niekde pri Rim. Sobote.


Ondřej Kaiser

Ondřej Kaiser
Členem od: 30.06.2011
Příspěvků: 419

23. červen 2012 07:59:36


Josef Horák

Josef Horák
Členem od: 01.04.2010
Příspěvků: 1725

23. červen 2012 20:28:29

Tak to je nááádhera...já sem taky udělal dětem bagřík na písek,ale k takové dokonalosti jako v tom videu to má daleko.... blunk


Ondřej Hájek

Členem od: 04.03.2007
Příspěvků: 1775

26. červen 2012 15:31:08

No snad se nějaký dobrák, který si tu Ry-151 z Německa koupí, najde. Doba tomu sice moc nepřeje, ale mít u firemního sídla vystavený takový kousek, to by byla super reklama blunk

Mezitím dávám odkaz na zatím poslední video z Mladějova s D500 a panem Kolomým (od pana Karla Bendy):


Bagr DH431

Členem od: 04.11.2010
Příspěvků: 28

12. srpen 2012 14:15:17

D141, D063, E302 , "DH121"


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

13. srpen 2012 06:54:08

Bagr DH431, to je pekné!!! Nepamätám sa na takú krabičku zápaliek, to asi vytlačili len pre zberateľov (?)


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 421

11. září 2012 10:44:02

Objavili sa dalšie fotky švédskej D500. A je ju chvíľami vidieť aj na niektorých videách z nejakého stretnutia veteránov vo Švédsku. Keby som vedel dobre po anglicky, skúsil by som sa tam nakontaktovať, takto to "musí" urobiť niekto iný. Nájde sa ?

http://www.baumaschinenbilder.de/forum/thread.php?threadid=47600

Od 0:52 -
