Téma: Problem cat 301.5 otacanie

Pozdravujem, mam problem s minibagrom Cat 301.5, pri dnesnej praci po nabrati do lyzice a otacani do strany zrazu zaseklo otoc nedalo sa otacat, joystickom do opacnej strany otocilo bez problemov, opakovalo sa to viackrat, pri mensich otackach motora zaseklo, pri vacsich sa ozyvalo puknutie a otacat sa dalo, robilo to len pri nabratej lyzici, pri malych otackach uplne zasekne otacanie, do opacnej strany pusti a zase tym smerom kde zaseklo uz otoci bez problemov. Potom sa to opakuje, dokonca sme skusali ked to zaseklo rukou otacat za lyzicu do opacnej strany a dalo sa tocit celym vrchom pri nastartovanom bagri bez pouzitia joystikov len rucne. Vola v otoci do stran je pri natiahnutom ramene cca 5 cm, hore dole je vola priamo na otoci cca 3 mm. Bager odstaveny, kabina dole, podlaha vonku, nie som z toho mudry, vybrat von hydromotor otoce?Otoc v prdeli?Pastorok? Dakujem za rady.

ahoj,
ja som mal toto iste minulu jesen-vo vnutri sa pravdepodobne zlomil taky asi 10cm hriadel,na ob och stranach ma tisic hran...neviem,aku znacku hydromotora otoce mas-nahradny diel mi vyrobili za 150 € 2 kusy..skusim pohladat obrazok...rozoberaj to opatrne a kazdy krok si pre istotu odfot,aby si to potom vedel poskladat...

Vdaka za radu,znacku presne neviem tusim je tam Kayaba zajtra ide von hydromotor otoce, uvidim co je vo veci, uz mam odpojene hadice z neho a von sruby co ho drzia, dnes prisli zo servisu, vyskusali, povedal ze asi bude poskodeny pastorok,ale nemali cas mi vybrat hydromotor, tak som sa nic nove nedozvedel, v pripade ze bude zly pastorok budem musiet asi vymenit lozisko otoce s ozubenim plus pastorok hydromotora, cena original cca 3000 Eur s DPH, polsko 1500 Eur s DPH, katastrofa cena a ta robota okolo toho. Nemas prosim nejake dalsie fotky opravy? Vdaka

ked ti to predtym nejako nepukalo a otacalo plynule potichu,tak si myslim,ze pastorok bude ok...a lozisko ked nepuka,tak by malo byt este ok..cely hydromotor drzia 4 sroby,vyber to vonku a rozober to pomaly opatrne sam....a co bude zle daj vyrobit alebo kup ....mrzi ma,ale uz viac fotiek nemam

Hydromotor vonku, vylomene 2 zuby pastorka, zuby na otoci bez poskodenia, tak teraz neviem ako to urobit? Mechanik z Cat povedal, ze ked nie je poskodeny veniec staci vymenit pastorok, ze to viackrat tak robili a nebol s tym problem, na polskych forach radia vymenit aj ozubeny veniec.Co teraz?

Zdravím,na OK mh6 pms se mi taky vylomily zuby na pastorku,pastorek jsme nechali vyrobit,věnec a okolí jsme řádně vyčistili,aby tam nezůstal ani kousek železa,tou dírou po převodovce to sice jde blbě,ale jde...tedy nevím jak u toho mini...pak jsme to namazali,smontovali a šlape dodnes...už asi 6 let nebo dokonce víc...

no pekne..ja osobne by som tiez vymenil len pastorok,daj to vyrobit a hotovo..ak nieje poskodeny veniec,tak je ho skoda menit a vyhadzovat peniaze....to uz musis zhodnotit ty sam...

Pozdravujem, mam to od minuleho tyzdna opravene, vyrobeny pastorok, cena 250 Eur aj s novymi loziskami,tesneniami a semeringom v hydromotore otoce, poskladane vyskusane, bager ma mensie vole do stran, zatial pri robote funguje bez problemov, dufam ze to vydrzi.Par fotiek.

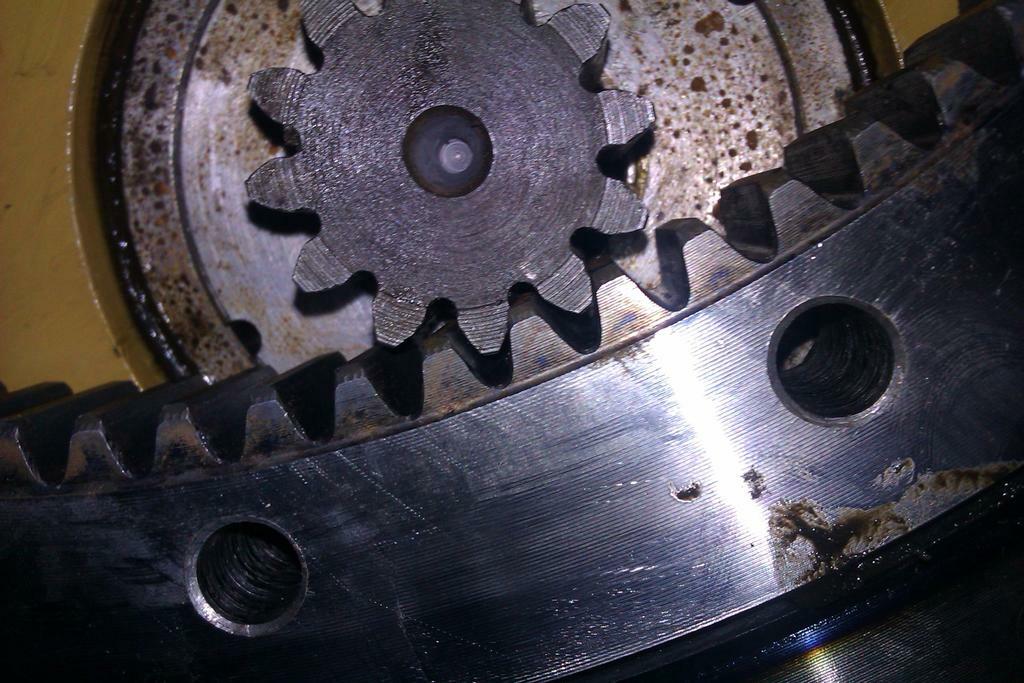

Ozubenie otoce

Novy pastorok

ahojte bagristi. mam ten isty problem s otocou na cat 301.5 asi ten pastorok. vie mi niekto poradit ako a co mam zacat rozoberat aby som sa dostal ktomu pastorku a samotnej otoce? dik za rady

Radoslave a nakolik jste vlastně technicky zdatný? protože pokud vám to není jasné z těch fotek,raději se do toho nepouštějte....

Kabina dole, drzi na niekolkych srubach,guma, kryt pod nohami prec, bude tam vidiet hydromotor otoce, poistkova skrinka von v odkladacom priestore z prednej strany sedacky + kryt z prednej strany pod sedackou, na hydromotore je 5 hadic, vsetky odsrubovat kluc 18 a zaslepit, ja som tam dal sruby M14x1.5 ,na ktore som namotal lan aby to tesnilo, samotny hydromotor dzia 4 sruby imbus 10, ked ich odsrubujes, hydromotor treba vykyvat opatrne do vrchu, rameno treba mat vo vzduchu 1 clovek pomaly kyve s ramenom hore dole a druhy vytahuje hydromotor, vycisti a skontroluj vsetky zuby na venci ako su na fotke v tej diere, ak nebudu poskodene staci vyrobit pastorok na hydromotore, ak su poskodene, tak treba aj nove lozisko, co je slusna palka. Ak ti puka v otoci pri toceni iba v 1 polohe pravdepodobne budu poskodene zuby na venci ak v roznych polohach tak to budu poskodene zuby na pastorku.

dik Kamil chcel som sa este opitat tu hriadel ci si dal vyrobit dal si ju aj nakalit,pocementovat alebo ako?

Je to ponitridovane. Zatial to drzi dobre,som spokojny.

no CAT rozobraty a zistene hriadel aj hreben otoce zodraty. ale problem nastal ze sa nevieme dostat k vencu utoce teoretycky by malo ist vsetko dole ostanu len pasy? ako to rozobrat? viete mi poradit?

kus na prd.

Podla fotky pastorok nevyzera ze by bol zly, zuby na otoci nevidno dobre na fotke, treba to ocistit a skontrolovat vsetky zuby na venci cez tu dieru, ked bude treba menit lozisko, tak treba odpojit vrch od spodku dvihnut do vrchu a vymenit,postup je na polskom fore,mozem to tu potom hodit, da sa lozisko a pastorok objednat z Polska za polovicnu cenu.

-odkręcasz wszystkie węże oraz nyple od hydraulicznego złącza obrotowego (potrzebujesz kolejne 8 lub 10 śrub M14x1,5 + o-ringi do zaślepienia tych węży)
-demontujesz pedały od osprzętu oraz od BS łącznie z tą blachą do której są zamocowane
-demontujesz całkowicie dźwignie jazdy łącznie z ich statywem od podłogi
-demontujesz wspornik linki sterującej sekcją lemiesza (przeszkadza)
-demontujesz zabierak hydraulicznego złącza obrotowego - to taka blacha w kształcie litery Y
-odkręcasz śruby mocujące rozdzielacz i unosisz go do góry o jakieś 40mm (trzeba go czymś podłożyć)
-odkręcasz wszystkie śruby po okręgu, które mocują podłogę do łożyska obrotu, te śruby, które są pod rozdzielaczem odkręcasz od spodu z lewej strony koparki
-unosisz górę koparki o około 30mm i odkręcasz z prawej strony pod koparką wąż doprowadzający smar do łożyska
-unosisz dalej górę koparki o jakieś 150mm tak, aż całe złącze obrotowe będzie pod podłogą koparki
-wyciągasz podwozie z pod koparki
-odkręcasz łożysko obrotu od podwozia
Od tego momentu zaczyna się montaż nowych części więc zakładam, że łożysko i wałek zdawczy do hydromotoru już kupiłeś od mechaniora to potrzebujesz jeszcze nowe śruby do przykręcenia łożyska do podwozia oraz nowe śruby do przykręcenia koparki do łożyska - śruby oczywiście w klasie 10.9 lub 12.9 do całej zabawy przyda się jeszcze klej do gwintów, ale taki, który jeszcze kiedyś da się odkręcić.

Kamil je to zodrate len bol slaby fotak a ten pospup co si nasiel na polskom fore je na rozobratie toho hydromotora. nie ja potrebujem vybrat veniec http://www.buchsenbolzenbaukasten.de/CAT-Drehkranz 2013/10/5

Je to na oddelenie vrchu od spodku, hydromotor rozoberies jednoducho,potom na vybratie pastorka z neho potrebujes lis, rozober ho ci nemas nahodou poskodene aj tie ozubene kolesa v nom ako mam na svojej fotke, je mi luto ake mas starosti,neprajem to nikomu.

to je vsetko rozobrate kompletny hydromotor ale stale som sa nedostal ktomu hlavnemu vencu otoce ako oddelit podvozok bagra od pasov???

cau tady mas naky foto co by te cekalo kdyz bys se chtel dosta k venci
1. musi odpojit veskerou hydrauliku co vede k podvozku
2.na lozisku pod kabinou bude asi 16 sroubu ty musej pric
3. a pak uz jen zvednout a je to
4.a bacha je tam plast trubicka na mazani otoce nezapomen ji odpojit ja ji usap

2

3

4

ahoj Honza dik za super postup aj foto. este by som sa ta chcel opitat na tych 16 srobou co to drzia! su od spodu bagra alebo z vrchu ako je hydromotor otoce? a ty si to menil ties vsetko? kolko to stalo a kde si to kupoval?

Srouby jsou zespoda ,ja to rozebiral jen kuli povolenejm sroubum mezi loziskem a podvozkem.
Jestli budes mit vylomenej zub na venci resil bych to navarenim a vybrousenim ,protoze cena loziska bude zavratna, jinak nakup bych resil v nemecku usetris minimalne 20 %

vsetky zuby su vylamane na hrebeni asi tak ako na pastorku co je na foto. ako by si riesil ty???

vydrate

Navarovanim ma smys opravovat 1,2 ,3 vylomeny zuby , pastorek urcite vymnenit za novej ,pokud by venec vypadal podobne urcite bych ho vymnenil

no pastorok hotovy este to centralne lozisko

este pocementovat

ahojte chlapi tak problem pretrvava nove lozisko otoce ale nepasuje pastorok co sa dal vyrabat.neviete mi niekto povedat ake modulove frezy ste pouzili potreboval by som vediet cislo 2,5 alebo 3 ďakujem

No ten modul to bude problem.My jsme resili hridelku do pojezdu a muselo se to zkouset kterej nelip pasoval.Jje tam pres rok a v pohode.Hydromotor otoce nam tekl,tak v zime byla rozborka a po vyndani jsme zjistili ze zuby jsou sjety jak ziletky.Origo u Catru cca 7 tis coz zase neni takovej ranec.

a ani nevies akou frezov ste to nakoniec dopracovali??? Nam povedali v Catru ze sa to neda kupit same len z prevodovkou. a uz za to lozisko sa vycalovalo 1200€

ahojte centralne lozisko namontovane /NOVE/ + vyrobeny pastorok podla stareho ale zda sa mi ze je tam dost velka vola na zuboch! aka by mala byt vola na centralnom lozisku ked pohybujem kabinou hore-dole????

medzi zubami je vôla asi 1mm. ale zuby na pastorku sa mi zdaju kratke nemali by ist trochu hlbsie? pitam sa preto ci sa tam nerata z nejakou toleranciou vôle na centralnom lozisku???

zdravim viete niekto kolko stoji take lozisko otoce cca?

pozdravujem,treba si nachystat minimalne 700 eur aj s pastorkom,stoji to aj viac, teraz som to menil,lozisko malo volu,tak som to cele vymenil, cista pakaren

dik za odpoved a kde ste to kupoval date kontakt?
