Téma: Lanove bagry

Autor

Zpráva

Jan Valenta

Členem od: 25.10.2008
Příspěvků: 3

25. říjen 2008 10:25:12

Zdravim

Mel bych otazku, pracuji u nas v lomech lanove bagry? Zatim jsem videl jen E303.

Zdravit Jozo


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

25. říjen 2008 12:05:45

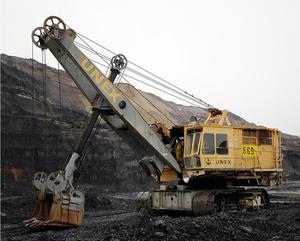

Doly Bílina (2007)
Doly Bílina (2007)

Také zdravím. Mám stejnou zkušenost, ale stále doufám, že někdo někde něco objeví...


Petr Nožička

Petr Nožička
Členem od: 08.09.2008
Příspěvků: 27

26. říjen 2008 14:55:48

Tvarbet Moravia, Bzenec - Přívoz
Tvarbet Moravia, Bzenec - Přívoz

Zdarec tahle mašinka pracuje v Bzenci na piskovne...

Nožka


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

27. říjen 2008 22:54:31

A pak že nerostou happy. Děkuji za pohotový příspěvek, tento bagr jsem ještě neviděl omg


bager man

Členem od: 24.04.2008
Příspěvků: 148

28. říjen 2008 20:28:44

Nemam fotku,ale viem ze taketo E-cko tazi strk.Vyhadzuje z vody strk na kopu a nakladac ho potom naklada na auta.
Nema vyskovu lyzicu,ale podkopovku.


Jan Valenta

Členem od: 25.10.2008
Příspěvků: 3

29. říjen 2008 14:00:01

E303 - korecek
E303 - korecek

Na ten štěrk to má koreček na laně nebo podkop na tom rameni?


Jan Valenta

Členem od: 25.10.2008
Příspěvků: 3

29. říjen 2008 14:15:17

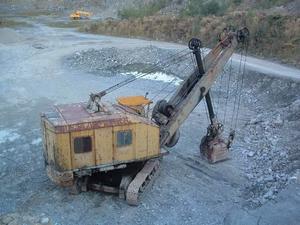

E303 - Vykleky
E303 - Vykleky

Výkleky - tam meli jeste i T200


Danny Ko.

DANNY
Členem od: 20.08.2007
Příspěvků: 890

29. říjen 2008 19:22:47

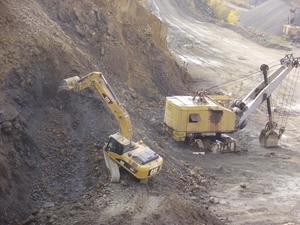

Stejný laňák, ale o pár let později s pístnicovým pomocníkem!   Lom Výkleky
Stejný laňák, ale o pár let později s pístnicovým pomocníkem! Lom Výkleky

Výkleky


bager man

Členem od: 24.04.2008
Příspěvků: 148

30. říjen 2008 18:37:11

Ma to lyzicu ako je na obrazku. Ale musim povedat,ze to E-cko este celkom dobre slape.


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

15. leden 2009 23:36:05

D 500 - podvozek a horní rám
D 500 - podvozek a horní rám

Tento laňák sice už nepracuje, ale možná zanedlouho opět bude. Je to legendární D 500, jenž jsem vyfotil včera při návštěvě muzea v Mladějově (http://www.mladejov.cz ). Mladějov je znám svou úzkorozchodnou dráhou, méně se ví o jeho expozici stavebních strojů, na které nyní pracuje pan Radoslav Kolomý. Právě on se zasloužil o převoz zchátralého rypadla z lomu v Liticích nad Orlicí do muzea.

Rypadlo D 500 se vyrábělo v několika různých továrnách, tento kousek pochází z Podpolianských strojární v Detvě a byl vyroben v roce 1955. Kromě tohoto exempláře má pan Kolomý informace již jen o jednom zachovalém rypadle D 500. To bylo vyrobeno v roce 1948 a nyní je vystaveno u soukromého sběratele ve Švédsku.


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

15. leden 2009 23:36:44

D 500 - výložník


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

15. leden 2009 23:37:12

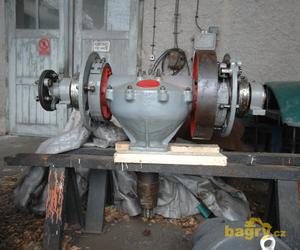

D 500 - otočová převodovka


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

15. leden 2009 23:37:54

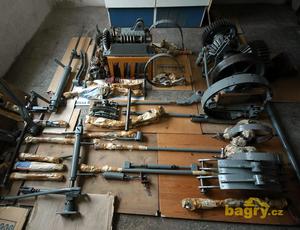

D 500 - táhla řízení a další drobné součásti


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

30. březen 2009 10:23:50

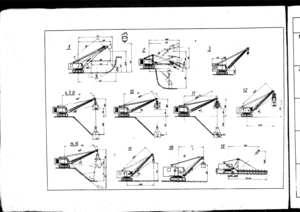

Aj pojednanie o D 031, D032a by sem mohlo patriť


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

30. březen 2009 10:30:15

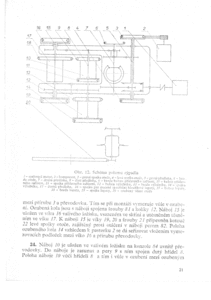

Zdroj: predpis Žen-21-4


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

30. březen 2009 10:36:53

Zdroj: predpis Žen-21-4


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

30. březen 2009 10:38:20

Zdroj: predpis Žen-21-4


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

30. březen 2009 10:39:46

Zdroj: predpis Žen-21-4


Tomáš T

Členem od: 07.12.2008
Příspěvků: 6

01. duben 2009 22:03:27

Taky přidám něco z mého okolí
http://www.tonejlepsi.unas.cz/t138.htm


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

08. duben 2009 07:28:32

Zaujímavé videá
Parné bagre :




Steam Power in Action (bagre od 2. minúty):




Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

08. duben 2009 16:24:55

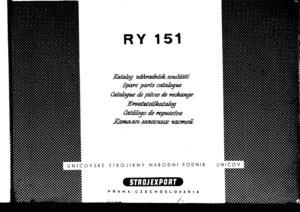

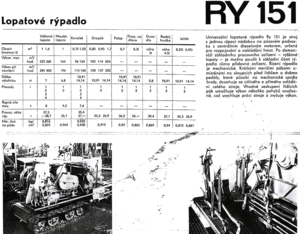

Pri svojom pátraní po D 032a som narazil aj na Katalóg náhr. dielov na Ry-151. Má niekto nejaké fotografie alebo iné materiály?


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

08. duben 2009 16:28:30

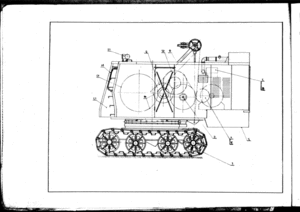

ukážka z katalógu


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

08. duben 2009 16:32:07

ukážka z katalógu


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

08. duben 2009 22:30:27

Pár údajů z katalogu Uničovských strojíren. RY 151 se vyrábělo v letech 1967 - 1969, pro export pod značkou Škoda. Na internetu ho někdo prodává za 23500 EUR:
http://www.utilajeconstructii.eu/...rte-draglina-menck-m154-48-t-si.html
Další fotka:
http://excavators.assettradernet.com/1/APUserImages/i119704_0_422.JPG


Tomáš T

Členem od: 07.12.2008
Příspěvků: 6

12. duben 2009 19:29:30

Taky máme jeden D-032a proti hydraulice uplně něco jiného vzduch má trochu prodlevu a špatný cit.
http://www.tonejlepsi.unas.cz/t138.htm


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 10:56:09

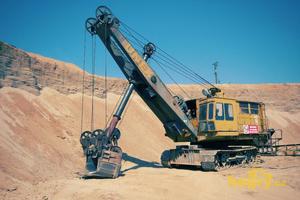

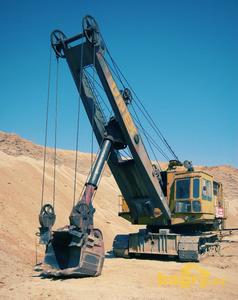

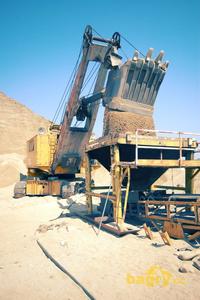

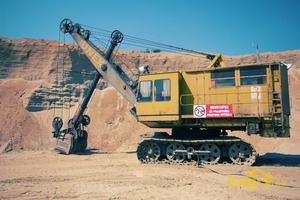

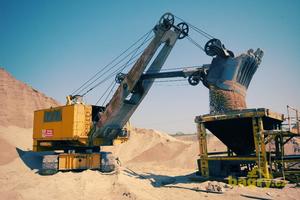

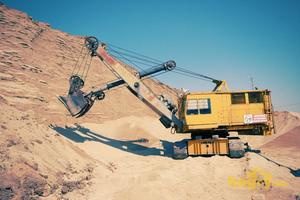

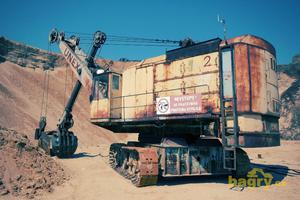

Pískovna Bratčice 28. 4. 2009
Pískovna Bratčice 28. 4. 2009

Pro obohacení tohoto tématu jsem pořídil pár fotek v pískovně v Bratčice. Dle slov paní ředitelky se udržování elektrických lanových rypadel v provozuschopném stavu ekonomicky opravdu vyplatí, a proto se zasazuje o jejich nasazení v pískovně, jak nejdéle to půjde. Na druhou stranu si uvědomuje, že staré stroje nejsou vhodnou vizitkou moderní firmy, ale s nafocením do fóra, které těmto strojům vzdává hold, souhlasila. Nezbývá než jí poděkovat a držet laňákům v Bratčicích palce.


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 10:56:55

Pískovna Bratčice 28. 4. 2009


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 10:57:26

Pískovna Bratčice 28. 4. 2009


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 10:57:41

Pískovna Bratčice 28. 4. 2009


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 10:57:57

Pískovna Bratčice 28. 4. 2009


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 10:58:12

Pískovna Bratčice 28. 4. 2009


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 10:58:26

Pískovna Bratčice 28. 4. 2009


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 11:00:26

Pískovna Bratčice 28. 4. 2009


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 11:00:40

Pískovna Bratčice 28. 4. 2009


Ondřej Hájek

Ondřej Hájek
Členem od: 04.03.2007
Příspěvků: 1660

23. květen 2009 11:00:55

Pískovna Bratčice 28. 4. 2009


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

04. červen 2009 07:03:34

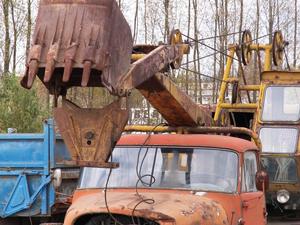

Zrejmý tvar závesu lopaty D032 (foto Jiří Kocar)
Zrejmý tvar závesu lopaty D032 (foto Jiří Kocar)

Pri porovnávaní nadstavieb D031 a D032 som našiel rozdiely v počte hydraulických podpier: D031 - 2, D032 - 4. Ďalej: D031 má iný tvar závesu lopaty ako D032. Sú aj iné rozdiely? Aké?


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

04. červen 2009 07:06:40

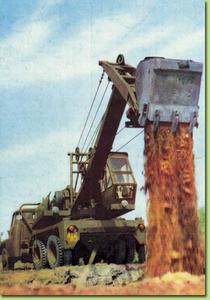

D031? Trochu sa dá zbadať tvar závesu
D031? Trochu sa dá zbadať tvar závesu

D031


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

04. červen 2009 07:11:05

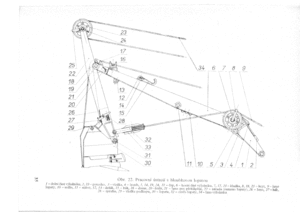

Ukážka z katalogu náhradných dielov D031a


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

23. září 2009 07:54:03

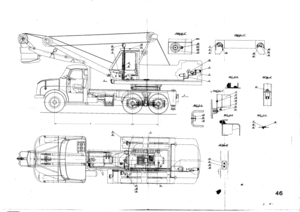

Výkres z katalógu ND
Výkres z katalógu ND

Pozdravujem historikov a prosím o pomoc:
získal som takýto výkres autobagra, ale v nejakej neurčitej mierke. Ak by si niekto našiel čas, prosím o pomoc: skúšal som zistiť mierku podľa pomeru skutočného razvoru náprav(4260 a 1320) a razvoru nameraného na vytlačenom výkrese (na A3). Keď som zistil rozmer "a", nevychádzal podľa vypočítanej mierky rozmer "b", a naopak. Ide mi vlastne o rozmery kabíny T 138, chcel by som ju spracovať na modelárske účely, len potrebujem nejaký rozmer, od ktorého môžem začať.
S týmto som prišiel najskôr na Tatraportal. Tam som sa dozvedel, že podvozok Tatra 138 pod bager má prvý rázvor 3940mm!!! - tento údaj pochádza z "Katalogu některých druhu motorových a přípojných vozidel a mechanizačných prostředku v národním hospodářství." Vydané v Prahe, 1969 pre potreby Ministerstva národnej obrany - napísal Maxono z Tatraportalu.


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

23. září 2009 08:20:24

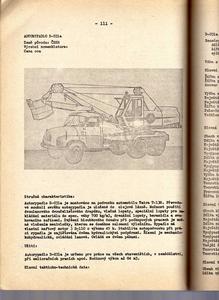

z "Katalogu některých druhu motorových a přípojných vozidel a mechanizačných prostředku v národním hospodářství."
z "Katalogu některých druhu motorových a přípojných vozidel a mechanizačných prostředku v národním hospodářství."

ukážka 1 od Maxona


Tibor M

Tibor M
Členem od: 30.03.2009
Příspěvků: 355

23. září 2009 08:22:27

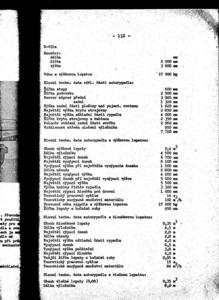

z "Katalogu některých druhu motorových a přípojných vozidel a mechanizačných prostředku v národním hospodářství."
z "Katalogu některých druhu motorových a přípojných vozidel a mechanizačných prostředku v národním hospodářství."

ukážka 2 od Maxona
